Basic CdS Photocell Detector

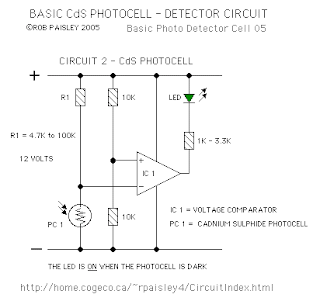

Dieses ist ein Basic-Cadmium-Sulfid (CDs) Fotozelle Detector-Schaltkreis. In dieser Schaltung wenn das Licht fällt auf die Fotozelle (PC 1) blockiert wird, seinen Widerstand wird zu erhöhen und die Spannung über PC 1 wird steigen. Wenn die Spannung über 1/2 der Versorgungsspannung die Ausgabe von der Komparator erhebt wird schalten und die LED leuchtet.

Aufgrund der großen Unterschiede in CdS Fotozellen ist es normalerweise am besten, installieren Sie die Zelle und Messen Sie dann seine Widerstandsfähigkeit unter normalen Lichtbedingungen. Für R1 wird dann ein Widerstand mit einen Wert, der ungefähr 3 bis 5-Mal die gemessene Widerstand der Zelle ist ausgewählt. Zum Beispiel;Dann würde ein 1200, 2200 Ohm Widerstand verwendet werden, wenn der Zelle Widerstand an 400 Ohm gemessen wird.

Erhöhung des Wertes der R1 bewirkt, dass die Empfindlichkeit des Sensors zu verringern.Dies kann notwendig sein, wenn das Licht fällt auf die Zelle nicht sehr stark ist oder Schatten können die Fotozelle beeinflussen.

Diese Lichtschranke Detector Schaltung kann für die Verwendung in dunklen Bereichen angepasst werden, indem ein kleines Licht oberhalb der Fotozelle.
