25 Şubat 2011 Cuma

Lie Detector Circuit #2

Diese Lügendetektor-Schaltung in wenigen Minuten aufgebaut werden kann, aber kann unglaublich nützlich sein, wenn Sie möchten wissen, ob jemand wirklich Sie die Wahrheit zu sagen. Es ist nicht so anspruchsvoll wie diejenigen die Profis verwenden, aber es funktioniert. Es funktioniert durch die Messung der Hautwiderstand, die unten, geht wenn Sie liegen.


Teile-Liste:

R1 - 33 K 1/4W Widerstand
R2 - 5K Pot
R3 - 1,5 K 1/4W Widerstand
C1 - 1uF 16V Elektrolytkondensatoren
Q1 - 2N3565 NPN Transistor
M1 - 0-1 mA-Analog-Meter
MISC - Case, Wire, Elektroden (siehe Hinweise)

Hinweise:
  1. Die Elektroden können Krokodilclip werden, (obwohl Sie schmerzhaft sein können), Elektrode pads (wie der Typ, die Sie im Krankenhaus zu verwenden), oder gerade Drähte und Band.
  2. Um die Schaltung zu verwenden, schließen Sie die Elektroden an der Rückseite der Hand Themen, ungefähr 1 Zoll auseinander.Passen Sie dann, den Zähler für eine Lesung von 0.Fragen Sie die.Sie wissen das Thema liegt, wenn das Messgerät ändert.

Quelle: Lie Detector-Schaltung
Sehen Sie mehr: Sauerstoff-Sensor-Simulator


18 Şubat 2011 Cuma

Bat Detector Circuit

Dieser Bat Detektor-Circuit ist verfasst von Chris Eve. Grundlegende Tests mit einer Vielzahl von geretteten Elektret-Mikrofone aller zeigte gute Antwort bis 50 kHz und darüber hinaus, je kleiner die Einheit, desto besser die Antwort. Meine Tests zeigen, dass eine kleine Elektretmikrofon zumindest einige Antwort bis 100 kHz hat und dass diese Antwort vernünftigerweise "flach" zu mindestens 50 kHz ist.


Das Mikrofon, das ich benutze ist ca. 6 mm Durchmesser und kann innerhalb des Körpers eine 3,5 mm Buchse Stecker montiert werden.Nachdem das Mikrofon gesockelt, anstatt feste innerhalb der Detektor Fall ist optional, aber weitere Möglichkeit zum Experimentieren mit Uni-Directional oder "Druck-Zone" Module (siehe unten) oder andere Mikrofone montiert Remote aus der Elektronik.

Dieser Bat Detektor Schaltung, bessere Empfindlichkeit, sowohl in Entfernung von einer sichtbar Fledermaus und Audiofrequenz, als einige andere veröffentlichten Strecken, die mit einem 40 kHz-Wandler mit 4000x Verstärkung, gewinnen zu haben, obwohl 40 kHz Transducer ich für den Vergleich verwendet möglicherweise Einfluss auf diese Ergebnisse haben.

Der High-Pass-Filter ist enthalten rein, um die Schaltung wird ausgelöst durch Umgebungsgeräusche zu beseitigen. Der Filter ist ein 4-poliger Chebychev mit einem sehr steilen-Roll-off unter 15 kHz.Es ist nahezu null Antwort bei 10 kHz und unten. Diese Art der Schaltung stützt sich auf das gewünschte Signal wird laut genug, um den CMOS-Zähler, auslösen, so dass das weniger unerwünschte Signal, das der Schaltung die besser erreicht.Während eines der grundlegenden Schaltungen basieren auf 40 kHz Messwertumformers wird angemessen für die Erkennung von Fledermäusen aufrufen innerhalb dieser Frequenzbereich, die viele der häufigeren Arten umfasst durchführen, diese Schaltung geben viel besser Hinweis auf das Vorhandensein von weniger-Common-Fledermäuse, die bei niedrigeren Frequenzen, rund 20 kHz, wie gut, hoffentlich, diejenigen bei etwas höheren Frequenzen aufrufen.

Wenn verwendet, in der Dämmerung, wenn einzelne Fledermäuse sind noch sichtbar, zeigt ein unidirektionaler Mikrofon auf eine einsame Fledermaus zeigt eine nutzbare Reihe von mindestens 100 Fuß (30 m). Fledermäuse tatsächlich sehr laut in der Tat rufen Sie... es ist wahrscheinlich eine gute Arbeit, die wir nicht hören Sie, sonst würde Sie uns wach halten!


Diese Schaltung wurde in einer Metal Box, erbaut denn das war, was ich hatte, um einerseits mithilfe von Punkt zu Punkt Verdrahtung auf einer Grundplatte. Perforierte Strip-Brett sollte sein, völlig ausreichend und wahrscheinlich viel einfacher zu Fault-finden Sie einen Fehler machen sollten. Ich nicht haben noch eine pcb-Layout, so produzieren wollen Bitte Fragen Sie nicht nach einer, aber wenn Sie sich die Notwendigkeit fühlen, eine zu produzieren und haben die Neigung zu teilen ich nur allzu bereit, es (oder einen Link zu ihr) auf dieser Seite enthalten wäre. Die Schaltung möglicherweise mehr Susceptable zu Interferenzen aus elektronischen Quellen, wenn in einem Kunststoff-Container gebaut. Stromaufnahme ist um 15mA mit keine audio-Ausgang, so eine PP3-Batterie für mehrere Abende dauern sollte, es sei denn, Sie eine Menge von Fledermäusen in Ihrer Nähe haben.Für den regelmäßigen oder erweiterten Gebrauch das wiederaufladbare Batterien oder eine externe Stromquelle die Sinn machen würde. Beachten Sie, dass die LM386 eine absolute maximale Spannung von 15v (12v empfohlen), aber der Rest der Schaltung ist OK, 15v. Auch bewusst sein, wenn versucht zu verwenden eine geregelte Versorgung, die Einbeziehung eines 78xx Serie Regulator, dass diese eine Menge Lärm, generieren so zusätzliche Filterung erforderlich, vor allem auf die Mikrofon-Versorgung sein könnte.Komponente Wahl für den High-Pass-Filter-Abschnitt ist wichtig für gute Ergebnisse, sollte Close-Toleranz-Low-Noise-Widerstände und Kondensatoren verwendet werden um die erwartete Leistung zu erzielen.Ähnliche Low-Noise-Komponenten sollten auch in den Rest der Schaltung, (kein Kohlenstoff Widerstände!), verwendet werden, obwohl die Toleranzen an anderer Stelle weniger kritisch sind.

Nachdem das Mikrofon und Lautsprecher beide montiert auf/in den Detektor selbst kann dazu führen unerwünschte Feedback Verringerung des Umfangs, dem der Lautsprecher bei verwendet werden kann.Mit dem Mikrofon, montiert auf den Detektor kann einfach Handhabung der Einheit audio-Ausgang, verursachen, obwohl dies auf ein Minimum reduziert werden kann, wenn das Gerät ist fest gehalten und sanft verschoben.Remote, Montage der Lautsprecher oder Mikrofon, die Verwendung von ein Uni-Directional Mikrofonmodul (auch hilfreich, um festzustellen, wo die Fledermaus ist oder um eine einzelne Fledermaus zu hören), oder zumindest mit den Lautsprecher, die Weg vom Mikrofon konfrontiert, reduzieren/beseitigen alle Hilfe Feedback, machen es einfacher, die Erfahrung mit anderen zu teilen.

Quelle: Bat Detektor Circuit
Sehen Sie mehr: Sauerstoffsensor


11 Şubat 2011 Cuma

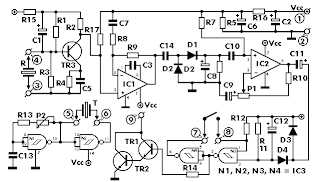

UltraSonic Radar

Dies ist ein Ultraschall Radar-Projekt mit vielen praktischen Anwendungen in Sicherheits- und Alarmsysteme für Häuser, Geschäfte und Autos. Es besteht aus einer Reihe von Ultraschall-Empfänger und Sender, die in derselben Frequenz arbeiten. Wenn etwas bewegt sich im Bereich fallenden die Schaltung, die die Schaltung der feinen Gleichgewicht gestört ist und der Alarm ausgelöst wird. Die Schaltung ist sehr empfindlich und kann angepasst werden, um sich selbst automatisch zurückzusetzen oder ausgelöste zu bleiben, bis es manuell nach einem Alarm zurückgesetzt wird.




Anpassungen
Dieses Kit müssen keine Anpassungen, wenn Sie die Gebäude-Anweisungen befolgen.

Warnung
Wenn Sie als Teil einer größeren Assembly verwendet werden, und verursachten Schaden ist, trägt unser Unternehmen keine Verantwortung.

Behandeln Sie bei der Verwendung von elektrischen Teile, Stromversorgung und Ausrüstung mit großer Sorgfalt, nach Sicherheitsstandards wie internationalen Spezifikationen und Vorschriften beschrieben.

Wenn es nicht funktioniert
Überprüfen Sie Ihre Arbeit für möglich trocken Gelenke, Brücken über benachbarte Tracks oder soldering Flux-Rückstände, die in der Regel Probleme verursachen.Überprüfen Sie erneut alle die externen Verbindungen zu und von der Rennstrecke zu sehen, ob es gibt einen Fehler gibt.

Sehen Sie, dass es keine Komponenten fehlen oder in der falschen Stelle eingefügt.
Stellen Sie sicher, dass alle die polarisierten Komponenten wurden die Rechte Weise Runde gelötet.Stellen Sie sicher, dass die Lieferung die richtige Spannung hat und die richtige Polung um Ihre Schaltung verbunden ist.Überprüfen Sie Ihr Projekt für fehlerhaften oder beschädigten Komponenten.

Wenn alles überprüft und Ihr Projekt noch nicht funktioniert, kontaktieren Sie bitte Ihren Händler und der Smart Kit-Service wird es für Sie zu reparieren.

Teile-Liste
R1 = 180 KOhm C1, 6 = 10uF/16V TR1, 2, 3 = BC547, BC548
R2 = 12 KOhm C2 = 47uF/16V P1 = 10 KOhm-Trimmer
R3, 8 = 47 KOhm C3 = 4,7 pF P2 = 47 KOhm-Trimmer
R4 = 3,9 KOhm C4, 7 = 1 nF IC1, 2 = 741 OP-AMP
R5, 6, 16 = 10 KOhm C5 = 10nF IC3 = 4093 C-MOS
R7, 10, 12, 14, 17 = 100 kOhm C8, 11 = 4,7 uF/16V R = Schallwandler 40 KHz
R9, 11 = 1 MOhm C9 = 22uF/16V T = Schallwandler 40 KHz
R13, 15 = 3,3 KOhm C10 = 100 nF-D1, 2, 3, 4 = 1N4148
C12 = 2,2 uF/16V
C13 = 3, 3nF
C14 = 47nF


Quelle: Ultraschallmotor Radar
Finden Sie mehr: Audio-Detektor


4 Şubat 2011 Cuma

Alarm Biscuit Tin

Someone is stealing cookies! Your mission, should reach an agreement accepting, is designing a circuit giving a his, that cookie Tin is opened. The circuit has a delay of 10 seconds when power is connected first of all, in what place in the Tin circuit. Afterwards when the RDA, light is exposed to the alarm is activated and remains ON, produces a roof acute penetrate his interrupted in power.



Prototype BoardTest finally brought entwickelt.Sie even small changes can make a complete device, circuit you want as the circuit of the way.


The sensor detects Zinn.Die trigger sensor output bar opening so that its high performance is a way geht.Das reset to mute the alarm subsystem.

Source: Biscuit Tin alarm
More information: audio detector circuit
